簡介
接觸角（Contact angle）是指在氣，液，固三相交點處所作的氣-液界麵的切綫，此切綫在液體一方的與固-液交界綫之間的夾角θ，接觸角測量是現今表麵性能檢測的主要方法。
LD-JC3全自動接觸角測量儀是采用外形圖像分析（Shape image analysis）方法測量樣品表麵接觸角，潤濕性能，表界麵張力，表麵能，滾動（滑落角），前進後退角及滯後性，多點自動智能接觸角測量等性能的專用設備，設備自動化程度高，可搭配自動化流水綫實現在綫擬合。
應用領域
全自動接觸角測量儀廣泛應用於各個行業領域，在手機製造，玻璃製造，表麵處理，材料研究，化學化工，半導體製造，塗料油墨，電子電路，紡織纖維，醫療生物等領域，接觸角測量已經成為了一項評估表麵性能的重要儀器。（部分測試功能需要選購專門附件完成）
1，液體在固體表麵的鋪展，滲透，吸收等潤濕行為，座滴法測量靜態接觸角；
2，材料在固體表麵的前進角，後退角，接觸角滯後，滾動角，動態接觸角測量；
3，吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲綫分析；
4，各種特殊材料的接觸角測量，如粉末，彎曲曲麵，超疏水/超親水樣品；
5，附著滴法測試材料浸沒在液體中的接觸角測試；
6，懸滴法測量各種液體表界麵張力及其極性，色散分量；
7，計算固體表麵自由能（Surface free energy），及其極性色散分量分析；
8，分析液體在固體表麵的粘附功（Adhersion），評估固體表麵均匀性，清潔度等；
設備原理

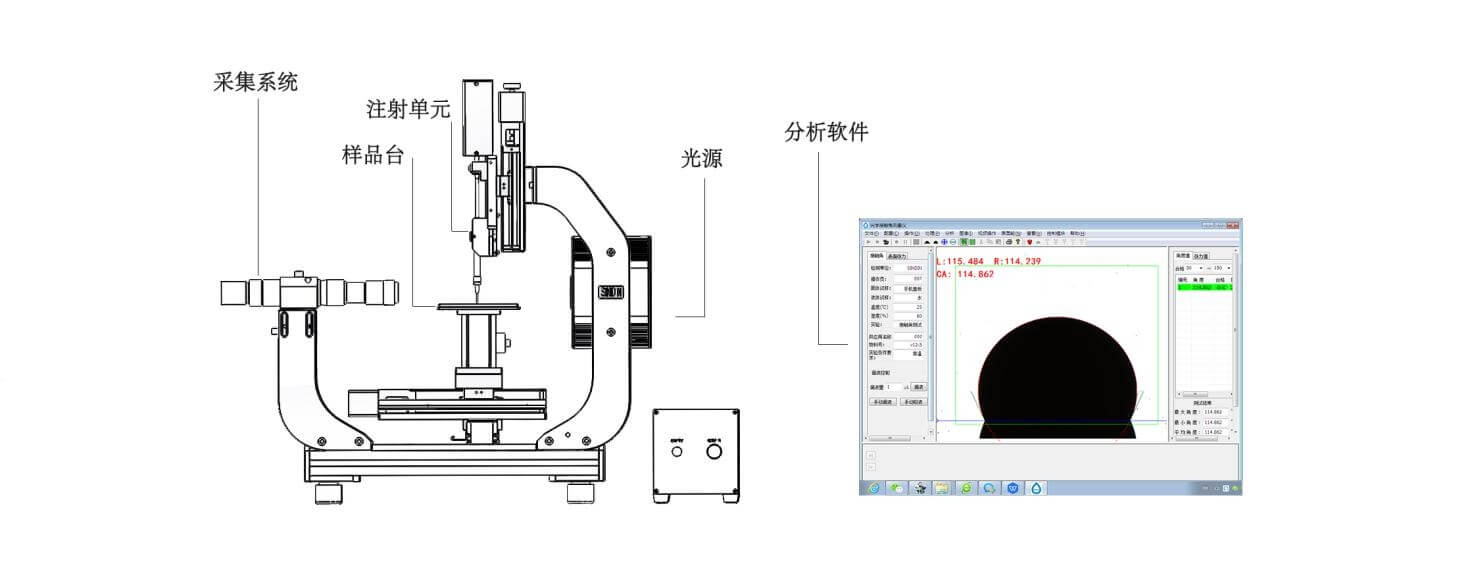

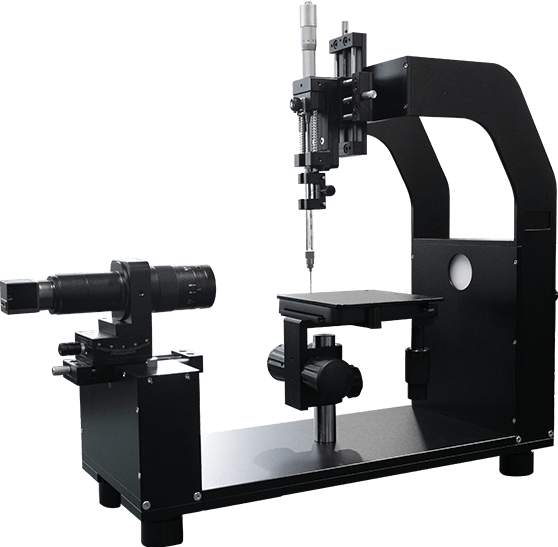

如上圖，接觸角測量儀主要由光源，注射單元，樣品台，采集係統，分析軟件五大部分組成，設備采用光學成像的原理。
①光源采用密集LED冷光設計，發光均匀，圖像清洗，壽命長；
②注射單元采用高精度注射泵進液，由軟件定量定速控製，滴液穩定，精度很高，注射單元自動上升下降接液；
③樣品台采用三維自動位移裝置，全軟件控製，實現自動定點定位測量，可根據不同產品設置不同測試方案；

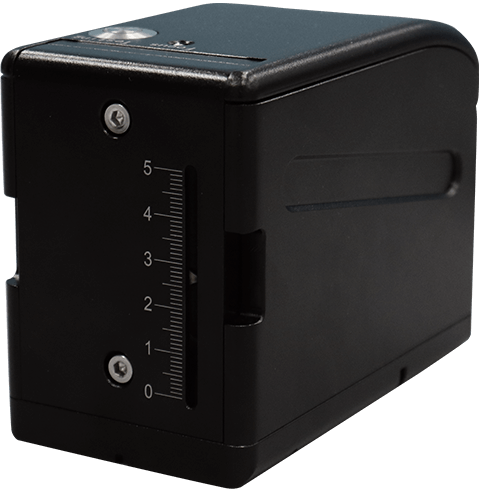

④采集係統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級遠心變焦變倍式進口配置，0.7-4.5倍放大可調3mm微調，成像無畸形失真；
⑤分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際更先進的擬合方法，滿足各種液滴形態的精確擬合；
國家符合標準
1，GB/T 24368-2009（玻璃表麵疏水汙染物檢測）；
2，SY/T5153-2007（油藏岩石潤濕性測定方法）；
3，ASTM D 724-99（2003）（紙的表麵可濕性的試驗方法）；
4，ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5，ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控製，采納國際上乘進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性。
擁有全球更先進接觸角分析方法，滿足所有種類液滴成像的精確擬合，其中包括恒美獨有的微分橢圓與微分圓特殊液體成像擬合方法。
采用工業級密集可調LED冷光源係統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發。
采用高性能日本原裝進口工業機芯，工業級遠心變焦變倍鏡頭，基本可達到圖像無失真情況，確保理想的成像效果。
國內首一家提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片3°5°8° ；60°90°120°；115°（選配）。
具備雙邊接觸角測量快速擬合功能，更全方麵量分析液體與固體的表麵潤濕性能，更準確的分析表麵的實際潤濕情況。
采集係統設計靈活，適用於絕大部分測量環境，簡單應付多種復雜的樣品表麵測量。
動態拍攝，視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合。
采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強。
一鍵式多點測量，自動進樣→自動接液→自動測量→自動換點。
采用國際先進的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差。
軟件自動生成報告，其中涵蓋 Word形式，Excel形式，譜圖形式等多種數據報告。
具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的各種定製測量要求。
可保存針對不同樣品的測試方案，下次測量對應樣品時可直接選擇相應方案。
樣品方案設定，可根據實際樣品尺寸規格在軟件中設置測量方案，後續如有同款產品可直接調取已存儲方案直接開展測試。
| 接觸角主機 | |
| 外形尺寸 | 690mm（長）*380mm(寬)* 680mm(高) |
| 重量 | 43KG |
| 電源 | 220V / 60HZ |
| 光源係統 | |
| 光源 | 密集LED可調節藍色基調工業級冷光源 |
| 壽命 | 使用壽命達貳萬伍仟小時以上 |
| 注射單元 | |
| 注射器 | 專用配套高精密石英注射器，容量500μL |
| 滴液 | 軟件控製自動進液，精度高達0.01μL |
| 注射單元移動 | 軟件自動升降行程60mm; 左右30mm |
| 采集係統 | |
| CCD | SONY原裝進口高速工業級芯片，25幀/S，130W像素 |
| 鏡頭 | 0.7-4.5倍高清工業級連續變倍式顯微鏡 |
| 采集係統調節 | 前後50mm（3mm微調），視角角度可調（平視，俯視，仰視，360°旋轉等多視角觀察） |
| 樣品台裝置 | |
| 工作台麵尺寸 | 120mm*150mm（可根據實際樣品尺寸定製） |
| 最大樣品尺寸 | 6寸 |
| 樣品台移動 | 前後移動 自動，行程200mm，精度0.01mm 左右移動 自動，行程200mm，精度0.01mm 上下移動 手動，行程30mm，精度0.01mm |
| 分析軟件 | |
| 接觸角測量範圍 | 0-180° |
| 接觸角測量精度 | ±0.1° |
| 表界麵張力測量範圍 | 0-2000mN/m |
| 表界麵張力測量精度 | 0.01 mN/m |
| 分析軟件功能 | 1，國內最先進的接觸角測量分析軟件自動擬合法（一鍵自動擬合，不存在人工誤差）包括： ①圓法擬合（Circle method） ②橢圓/斜 橢圓擬合法（Ellipse/Oblique ellipse） ③LY ④微分橢圓法/微 分圓法（Differential circle / Differential ellipse） 2，動態接觸角擬合（批量擬合多張圖像）包括：潤濕性能測試 （Wettability），視頻連續擬合計算（Video analysis） 3，表麵能計算（Surface energy） 4，表界麵張力測量（Surface tension） 5，前進後退角測量（Advancing and receding angle） 6，粘附功（Adhesion work） 7，自動樣品批量測量方案設置功能（支持指定樣品的測試方案設定及調取自動測試方案） 8， 樣品方案設定：可根據實際樣品尺寸規格在軟件中設置測量方案，後續如有同款產品可直接調取已存儲方案直接開展測試 9，一鍵式多點測量（可多次循環）：自動進樣→自動接液→軟件自動完成測量→自動換下一個點位 10，可針對不同樣品設置測量方案並可保存，方便下次再次測量同一類樣品時直接調取測量 |
