簡介

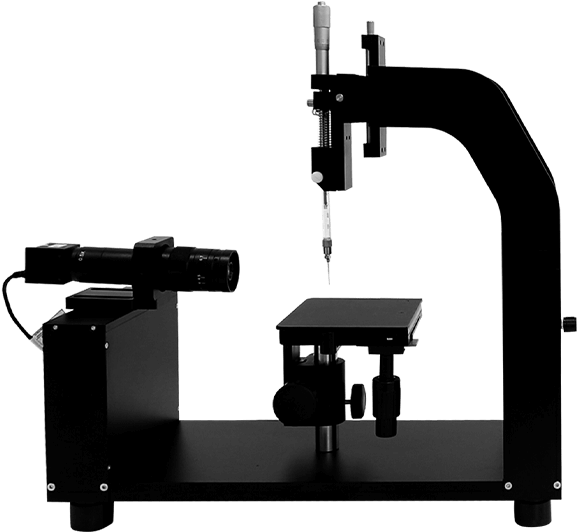

接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用於表征液體對固體材料表麵的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓並得到接觸角或表麵張力，並進行表麵能計算和潤濕性分析。
應用範圍
接觸角測量儀可廣泛應用於材料研究，工業塗層，手機製造，生物醫藥，電子電路，紡織纖維，石油開采，航空航天等領域。
執行標準（部分標準）
1，JJF 2099-2024光學接觸角測量儀校準規範
2，GBT 30693-2014塑料薄膜與水接觸角的測量
3，GBT 30447-2013納米薄膜接觸角測量方法
4，GBT 42694-2023紡織品 表麵抗潤濕性能的檢測和評價 接觸角和滾動角法
5，ASTM D 724-1999（2003）紙的表麵可潤濕性的標準試驗方法（接觸角法）

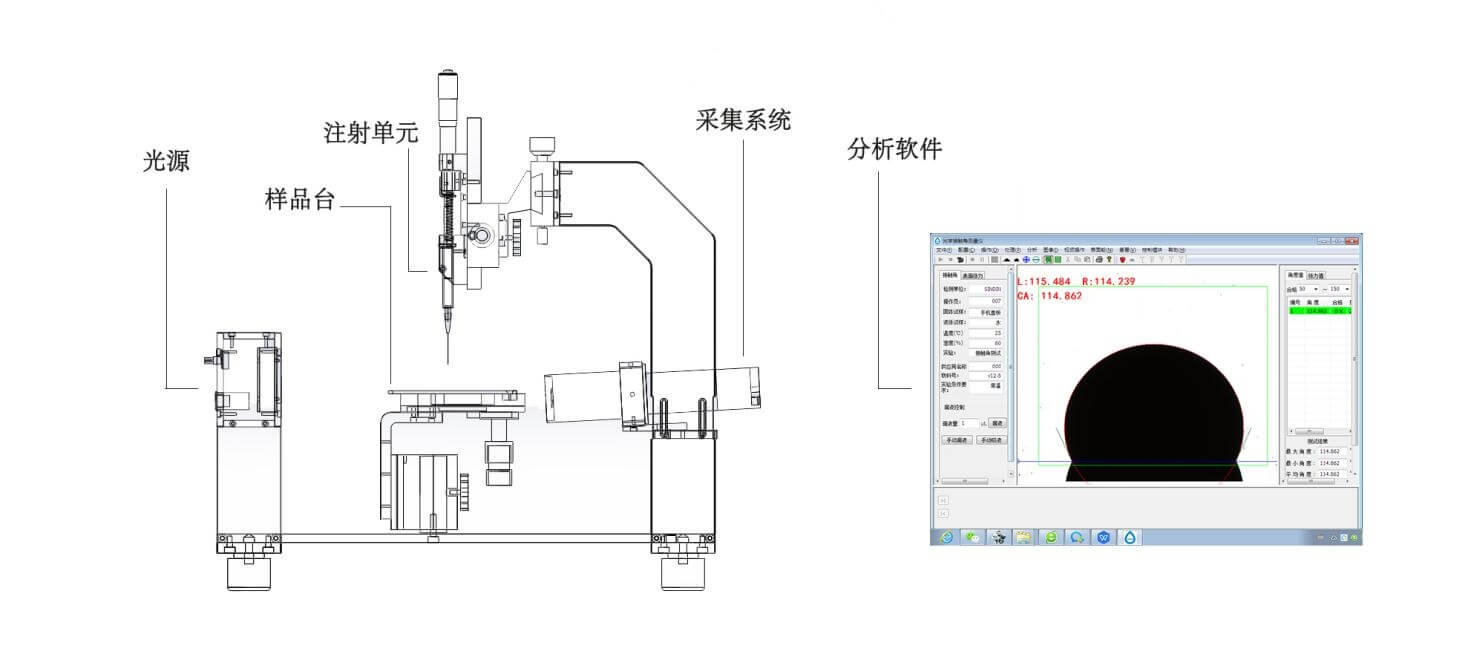

高精度與寬範圍測量能力，支持接觸角測量與表界麵張力測量。
多功能分析模塊與算法，多模式測量方法；表麵能與潤濕性分析。
采用密集LED冷光設計，發光均匀，圖像清洗，壽命長。
樣品台采用三維手動精調平台，操作靈活，定位準確，樣品台可根據實際樣品尺寸定製。
高清成像係統：高清工業相機，連續變倍遠心鏡頭，拍攝穩定，圖像清晰。
分析軟件功能強大：具備一鍵式全自動擬合能力，擬合方法，滿足各種液滴形態的精確擬合。
數據庫管理功能：統一存儲管理接觸角，表麵張力，表麵自由能等歷史測量數據，斷電數據不丟失，支持隨時查看，加載數據進行分析對比，亦可再次導出數據。
| 接觸角分析 | 測量範圍 | 0~180° |
| 精度 | ±0.1° | |
| 分辨率 | 0.001° | |
| 測量方式 | 自動測量，手動測量，動態測量 | |
| 擬合方法 | 寬高法，圓擬合法，橢圓擬合法，多項式擬合法，Young-Laplace擬合法，ADSA-NA擬合法 | |
| 表麵張力分析 | 測量範圍 | 0.01~2000mN/m |
| 分辨率 | 0.001mN/m | |
| 測量方法 | 懸滴法（Young-Laplace擬合法） | |
| 潤濕性分析 | 粘附功，鋪展係數和粘附張力 | |
| 表麵能測量方法 | Fowkes，OWRK，Wu，Zisman，EOS | |
| 數據管理 | 1，試驗數據可標注於圖片上，並隨圖片一起保存。 2，試驗結果可導出至PDF，Excel。 3，斷電數據不丟失，支持隨時查看，加載數據進行分析對比，亦可再次導出數據。 | |
| 圖片拍攝 | 單張拍攝，連續拍攝，視頻錄製和圖片回放 | |
| 整機調節 | 整機水平測試/調節 | |
| 載物台尺寸 | （152×132）mm | |
| 載物台調節 | 手動旋鈕控製三維移動定位，移動行程（X75×Y45×Z50）mm | |
| 相機像素 | 500W像素 | |
| 最大圖像 | 2592×1944 | |
| 最高幀率 | 30fps | |
| 焦距 | 100±5mm | |
| 倍率 | 0.6-4.5倍 | |
| 光源 | LED冷光源，470nm | |
| 滴液方式 | 直進式精密微量注射器，手動控製 | |
| 滴液精度 | 0.1μL | |
| 注射器 | 高精密氣密性注射器，容量1ml | |
| 針頭 | 0.52mm不鏽鋼超疏水針頭 | |
| 傳輸 | USB 2.0 | |
| 電源 | 220V | |
| 外形尺寸 | 545mm(長)×186mm(寬)×490mm(高) | |
| 主機重量 | ＜8kg | |
